随着信息化的不断普及，微机已进入普通家庭和中小学校，随之而来的维修工作也越来越重。而微机中硬件故障率最高的是主机的电源，从维修中我发现弄清TL494的功能和各引脚的作用对维修电源致关重要，下面就介绍TL494的功能和各引脚的作用，以及检测方法。

　　1、TL494引脚功能及参数

　　

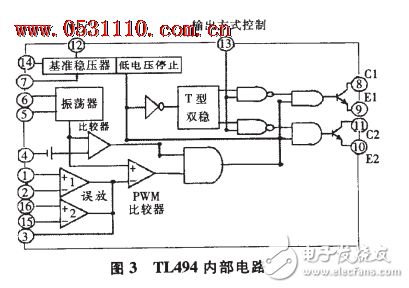

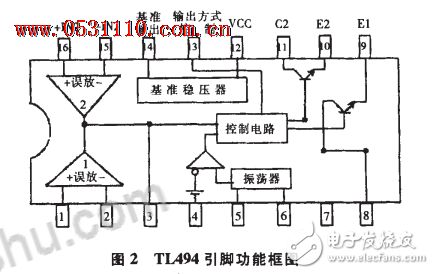

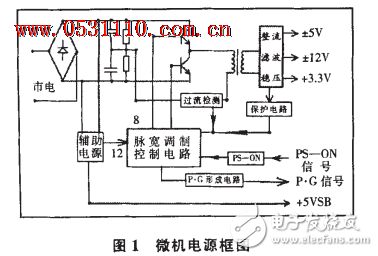

　　TL494是一块脉宽调制集成电路，是大多数微机电源的中心控制部件，如图1所示。TL494是16脚双列直插式集成电路，内部含有基准电压产生电路、低电压停止电路、振荡电路、间歇期调整电路、PWM比较器、两个误差放大器和两个输出电路等，引脚配线图见图2，内电路框图见图3.

　　

　　

　　以下按引脚的顺序介绍各脚的功能及有关参数。

　　1脚：误差放大器I的同相输入端，耐压值41V。

　　2脚：误差放大器I的反相输入端，耐压值41V。

　　3脚：反馈端，用于误差放大器输出信号的反馈补偿，最高电压4.5V。常用于提供形成PG信号的一个输入信号。

　　4脚：死区时间控制端，通过给该端施加0～3.5V电压，可使占空比在49%～0之间变化，从而控制输出端的输出。

　　5脚：振荡器的定时电容端。

　　6脚：振荡器的定时电阻端。

　　

　　7脚：接地端。

　　8脚：为第一路脉宽调制方波输出晶体管的集电极（耐压值41V、最大电流250mA）。

　　9脚：为第一路脉宽调制方波输出晶体管的发射极（耐压值41V、最大电流250mA）。

　　10脚：为第二路脉宽调制方波输出晶体管的发射极（耐压值41V、最大电流250mA）。

　　11脚：为第二路脉宽调制方波输出晶体管的集电极（耐压值41V、最大电流250mA）。

　　12脚：电源输入端，极限电压41V，低于7V电路不启动。

　　13脚：输出方式控制端，当13脚与14脚相连时两管为推挽方式输出，当13脚与地相连时两管为并联方式输出。并联输出时两管的发射极与发射极可相连，集电极与集电极可相连，并联后输出电流可达400mA。

　　14脚：基准5V电压输出，用于为各比较电路提供基准电压值，最大电流10mA。

　　15脚：误差放大器Ⅱ的反相输入端，耐压值41V。

　　16脚：误差放大器Ⅱ的同相输入端，耐压值41V。

2、检测方法

　　由于主开关电路的工作完全由TL494控制，当主电路元件发生损坏时，很有可能是由于TL494的损坏或不良引起的，因此，在更换主开关电路的元件后，不要立即通电，应该先对TL494进行检测，以免再次损坏元件。检测方法如下：

　　1）先给TL494的12脚加一较低直流电压（9～15V），测量13脚、14脚电压应为+5V。如果正常则转到第2步，否则断开供电，检查外围元件，当确信外围元件无故障时，再拆下TL494进行测量，以确定是否TL494损坏。

　　2）把TL494的12脚电压提高到20～30V之间，电路应仍然正常，即TL494的13脚、14脚仍为+5V，若正常转到第3步，否则说明外围电路元件或TL494本身性能不良，应进一步检测和更换。

　　3）用示波器观察TL494的5脚、6脚应有幅值为4V的锯齿波，否则说明振荡电路没起振，或振荡不良。

　　4）上步检测正常时再测量TL494两个误差放大器的检测输入端（误放Ⅰ为1脚、2脚之一，通常是1脚;误差放大器Ⅱ为15脚、16脚之一，通常是16脚），测量结果都应为0V（因主电源未工作），与之对应的另外两个参考电压输入端（通常是2脚、15脚）应有一定数值，此值因电路设计不同而有不同的设置，通常是2.5V。

　　5）测量TL494的4脚电压应为+5V，（因各组均无输出，保护电路动作），8脚、11脚均应为0V（无脉冲输出）。否则检查TL494外围电路或TL494本身。

　　6）在以上各步都正常的情况下，通过分析保护电路，设法使保护电路去除保护作用，或使TL494与保护电路隔离。

　　7）模拟误差放大器的检测输入信号电压使TL494进入正常工作状态。方法是用一个10kΩ的电位器，中心接点接检测信号输入端，另外两端，分别接14脚和地。

　　8）调节电位器，TL494的8脚、11脚电压应有变化，用示波器应能看到脉冲宽度有变化。当检测输入端电压超过某值时，8脚、11脚电压变为0，电路进入模拟保护状态。

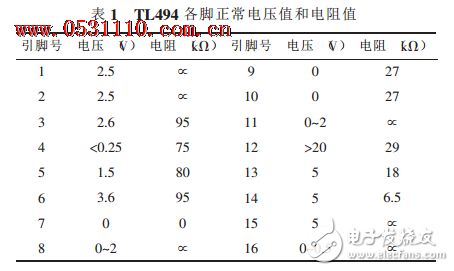

　　通过以上检查后，即可认定TL494工作正常，可以通电。TL494各脚正常电压值和电阻值如表1所示。

　　

　　与TL494同类型的集成电路还有UPC494，TL594，M5T494，MB3759M，IR3M04，IR9494等可用于代换。
